    Bộ xy-lanh, pít-tông, xéc-măng

    Bài gửi by NM on 26/11/2012, 21:09

    Em xin bắt đầu loạt bài "Nhận biết phụ tùng theo xe" nhằm chia sẻ kinh nghiệm để nhận biết phụ tùng theo xe với anh em và giúp anh em tra cứu dễ dàng hơn khi cần.

    * Lưu ý:
    - Loạt bài viết này được biên soạn dành cho NM & anh em nhà Win. Do khả năng hạn chế nên không tránh khỏi thiếu sót. Rất mong sự thông cảm, ý kiến đóng góp từ anh em.
    - NM có quyền thay đổi nội dung loạt bài viết bất cứ khi nào không cần thông báo và không chịu bất cứ trách nhiệm nào.

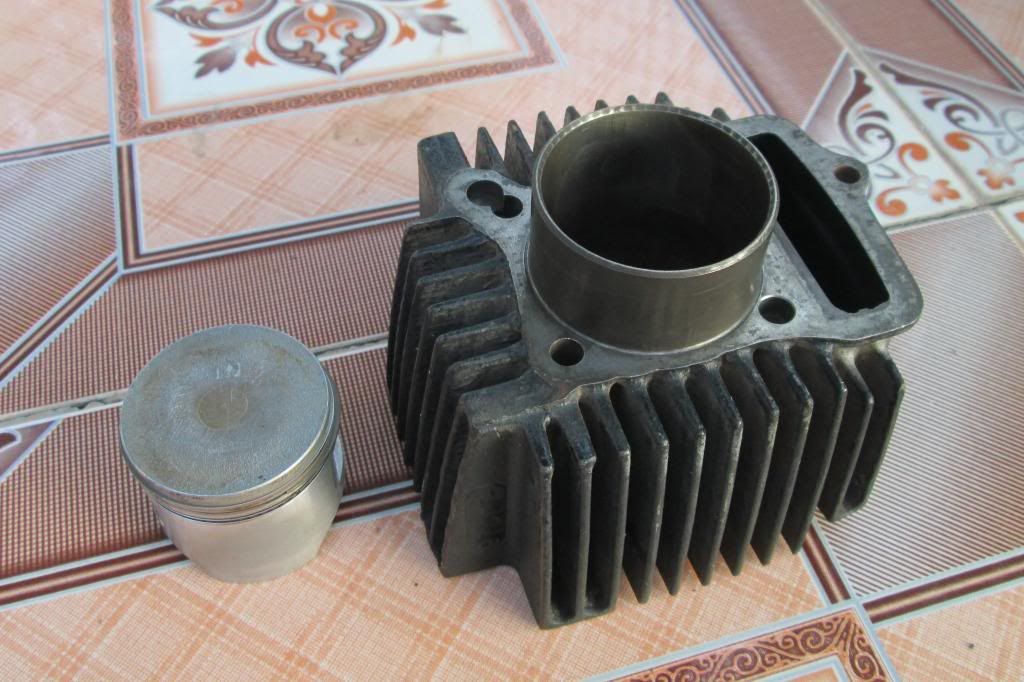

    1. Xy-lanh

    Góc phía trên bên phải: có thông số dung tích "97cm3" trên một phần nhô cao hình bầu dục (một số không có phần nhô cao này mà chỉ có "97cm3", một số khác lại có phần nhô cao này nhưng không có "97cm3")

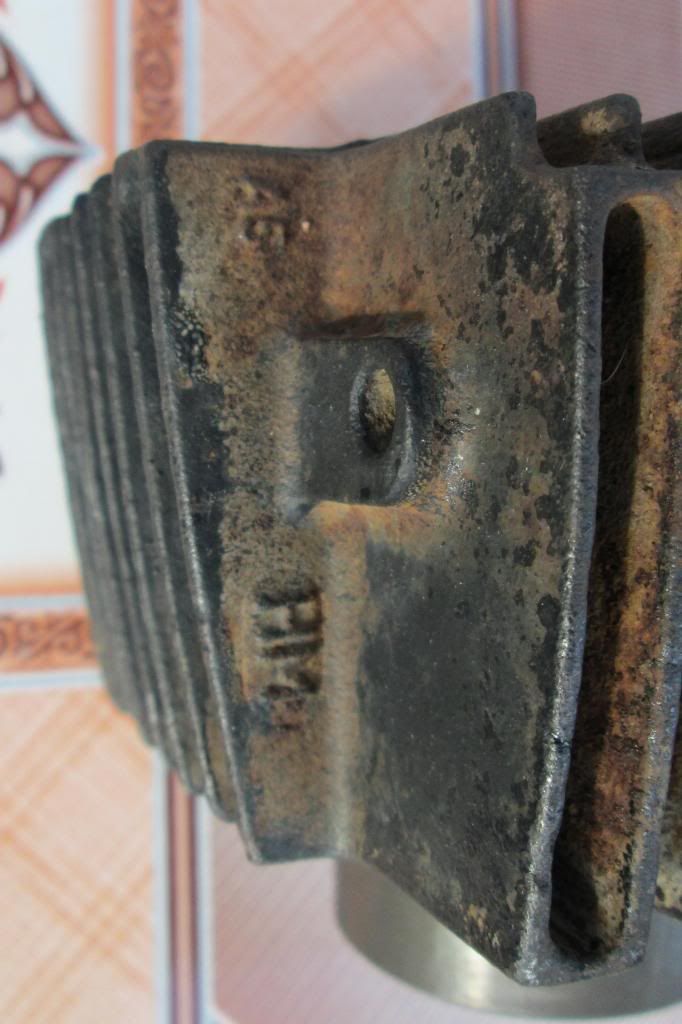

    Góc phía dưới bên phải: có một cặp chữ số và 1 trong 2 ký hiệu sau:
    - HM: là kí hiệu của nhà sản xuất Honda Motor (Japan), thường thấy ở Win 1986 - 1993 (Có thể đây là lý do gọi Win 1986 - 1993 là Win "Nhật")
    - HAEM: là ký hiệu của nhà sản xuất Honda Astra Engine Manufacturing (Indonesia), thường thấy ở Win 1994 - 2000 và Super Dream "nòng gang"

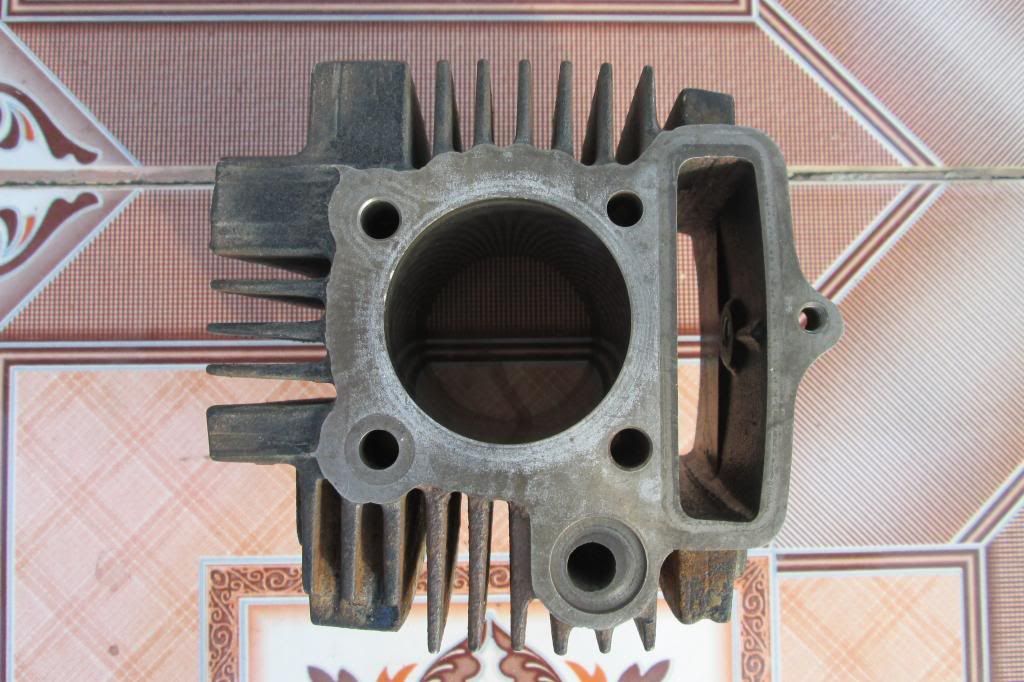

    Mặt trên:



    Mặt dưới:

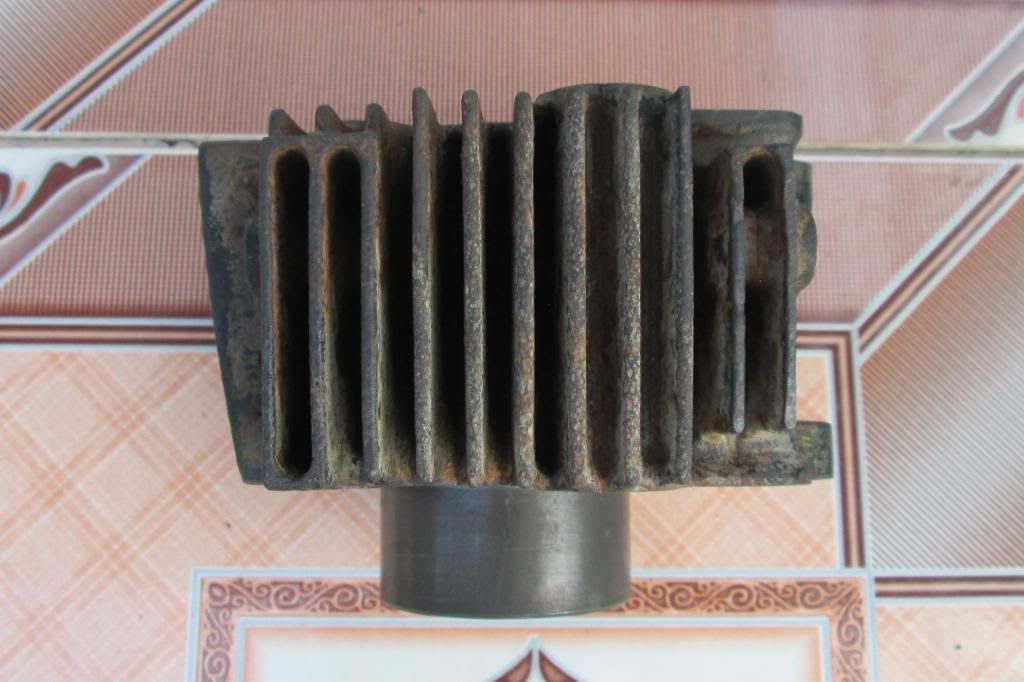

    Mặt trái:

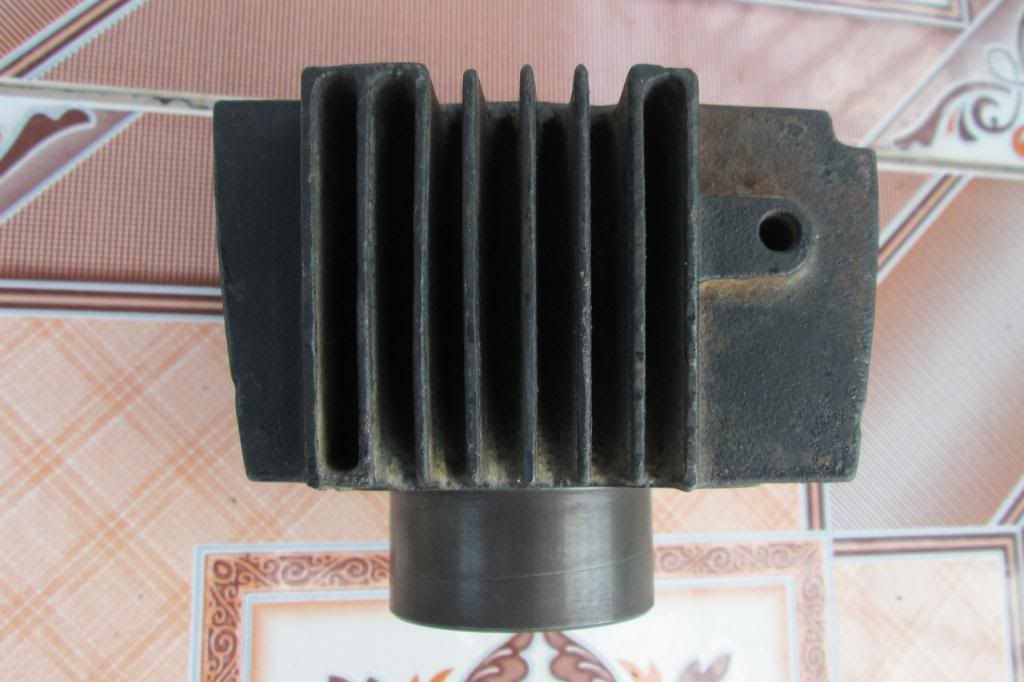

    Mặt phải:

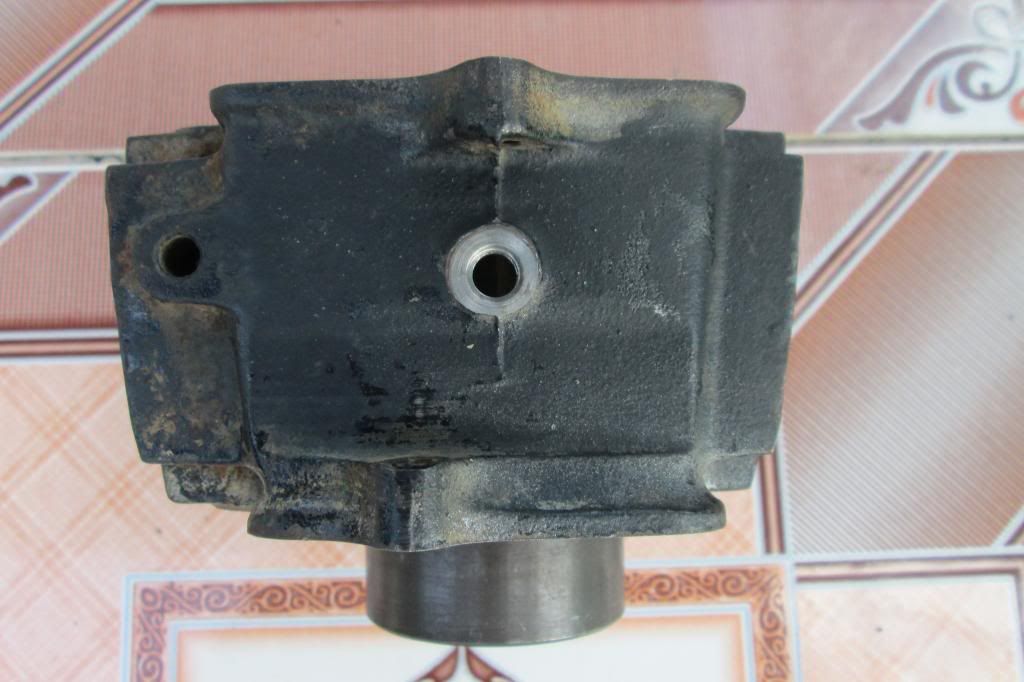

    Mặt trước:



    Mặt sau:

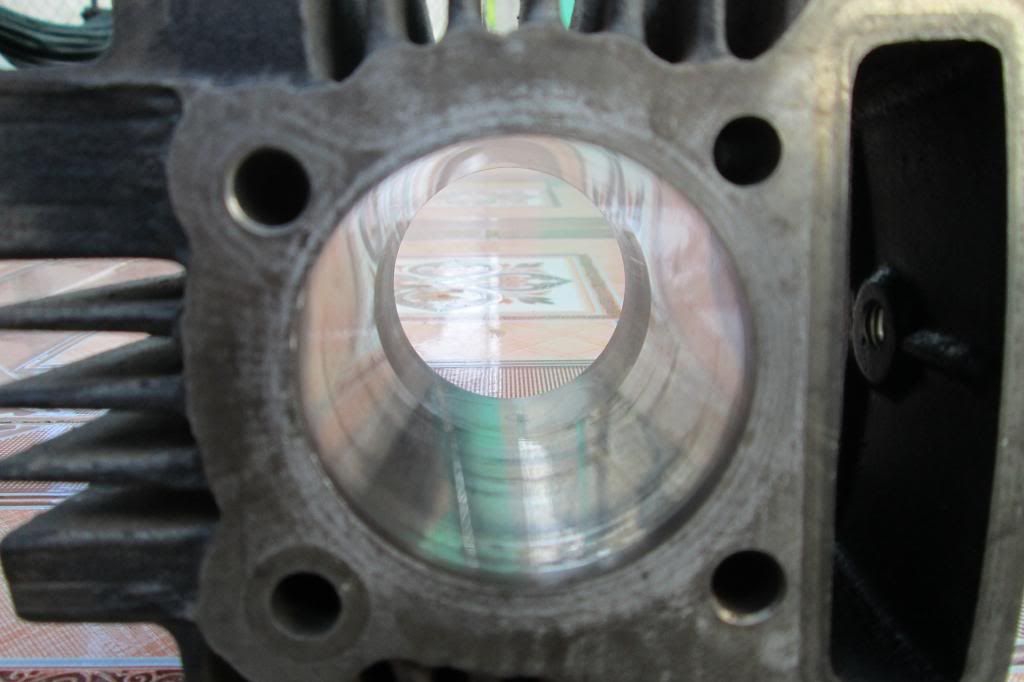

    Mặt trong:



    2. Pít-tông

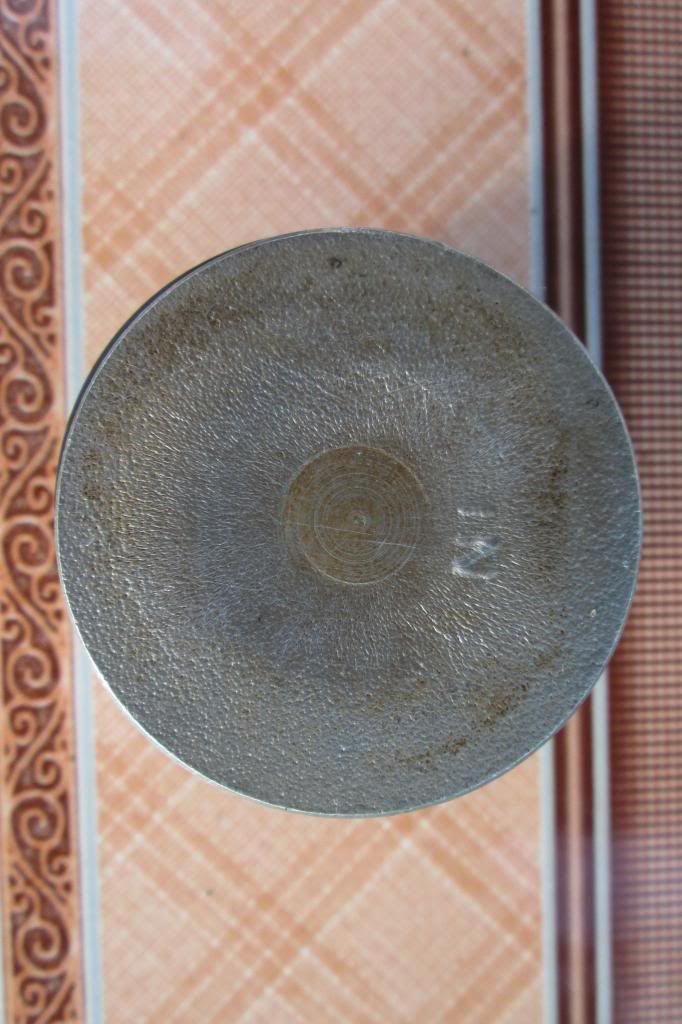

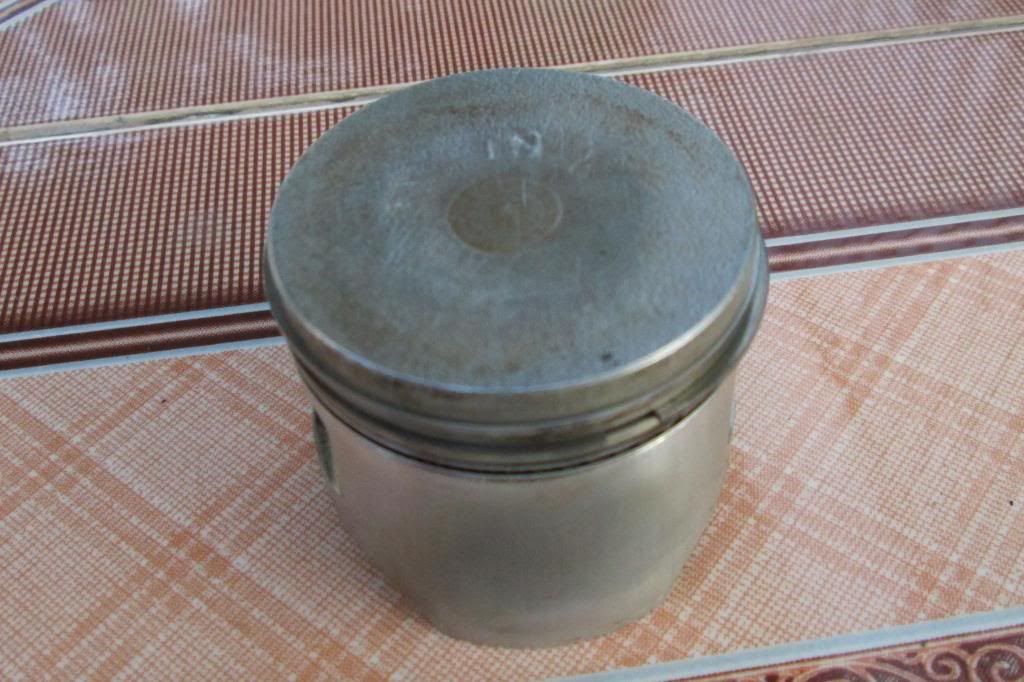

    Mặt trên: pít-tông theo xe tiêu chuẩn có chữ "IN" để định hướng khi lắp vào xy-lanh

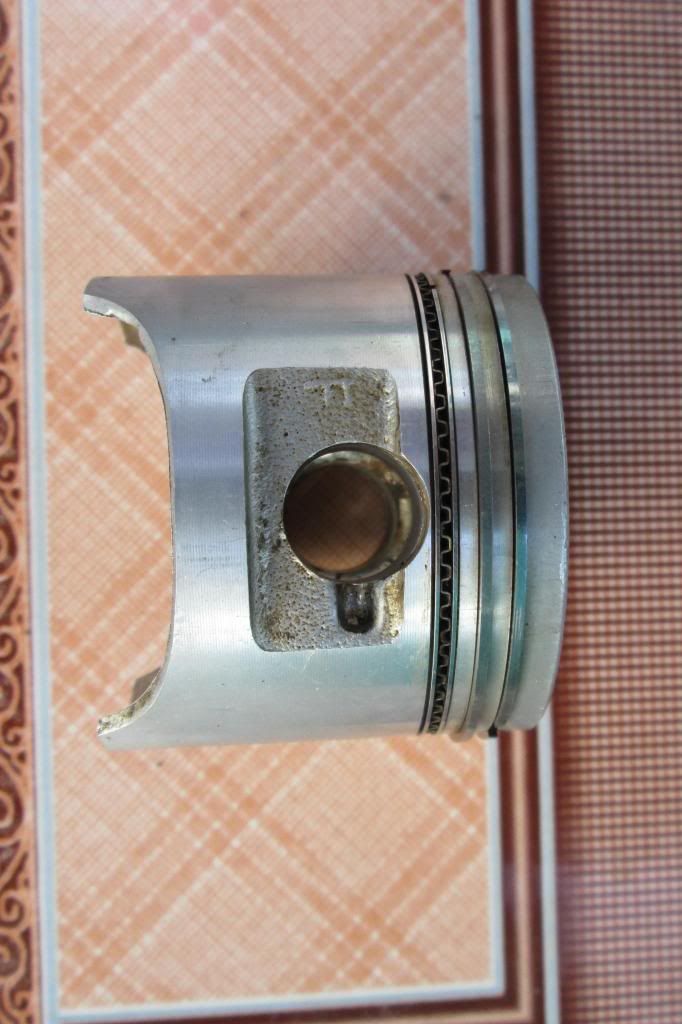

    Mặt trái: có chữ F

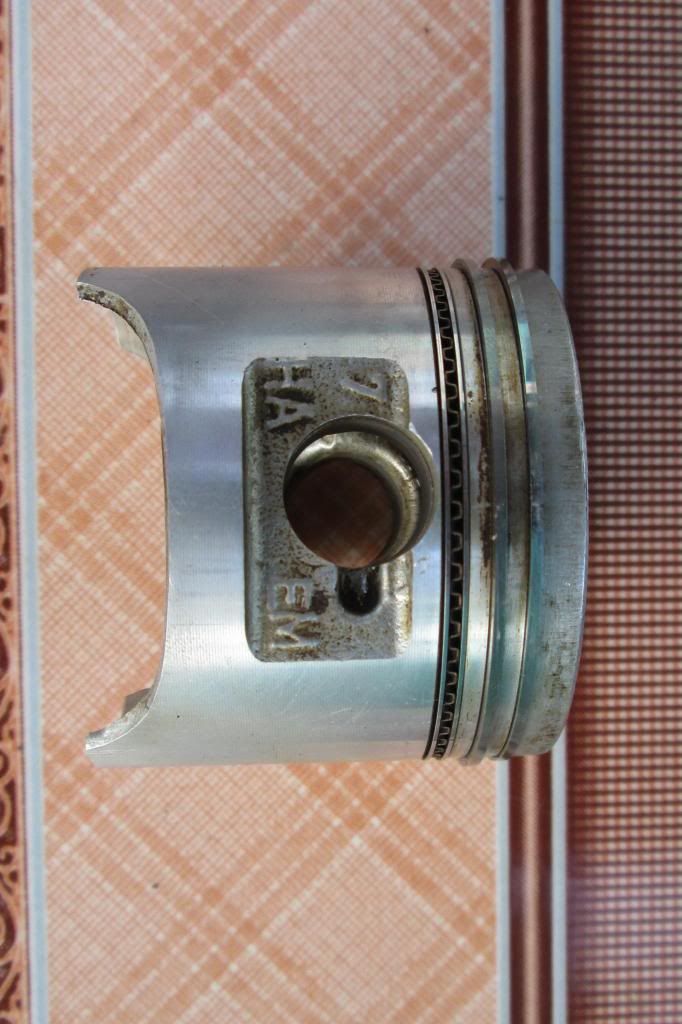

    Mặt phải: có chữ HAEM và một chữ số phía trên



    Mặt trong: có màu thời gian do quá trình sử dụng



    3. Xéc-măng:


    ------------------------------------------------------------
    Nguyễn Minh
    Honda Win 100 - Đam mê bất tận!
    avatar
    ilovewin
    Đỡ không nổi
    Đỡ không nổi

    Join date : 16/12/2011
    Tổng số bài gửi : 613
    Age : 38
    Mức uy tín : 19
    Đến từ : Bình Dương
    Points : 650

    Re: Bộ xy-lanh, pít-tông, xéc-măng

    Bài gửi by ilovewin on 26/11/2012, 21:51

    no1 Hay ghê....


    ------------------------------------------------------------
    Đam mê win...! Đam mê chém gió...!
    avatar
    nickname
    Tập Bò
    Tập Bò

    Join date : 15/11/2012
    Tổng số bài gửi : 147
    Mức uy tín : 5
    Points : 156

    Re: Bộ xy-lanh, pít-tông, xéc-măng

    Bài gửi by nickname on 26/11/2012, 22:10

    NM đã viết:

    1. Xy-lanh

    Góc phía trên bên phải: có thông số dung tích "97cm3" trên một phần nhô cao hình bầu dục (một số không có phần nhô cao này mà chỉ có "97cm3", một số khác lại có phần nhô cao này nhưng không có "97cm3")


    Em thấy có lần bác Sonicvang nhìn thấy một cái xi lanh có thông số dung tích "97cm3" trên một phần nhô cao hình bầu dục và phán rằng đó là xi lanh Dream :-(II>
    avatar
    NM
    Đỡ không nổi
    Đỡ không nổi

    Join date : 14/12/2011
    Tổng số bài gửi : 450
    Age : 30
    Mức uy tín : 23
    Points : 546

    Re: Bộ xy-lanh, pít-tông, xéc-măng

    Bài gửi by NM on 26/11/2012, 22:51

    Em cũng đã hỏi anh Hà cách phân biệt xy-lanh Win, Dream II, Dream "lùn", Dream "trung", Super Dream "nòng gang", Astrea,... từ lâu nhưng chưa vẫn nhận được tín hiệu trả lời ạ.
    Theo em để ý thì những loại xe nói trên đều dùng chung một loại xy-lanh, có cùng mã phụ tùng nên việc phân biệt là không có cơ sở và không cần thiết.


    ------------------------------------------------------------
    Nguyễn Minh
    Honda Win 100 - Đam mê bất tận!
